2.일반적인 드릴링,밀링,CNC 가공 센터에 사용
3최소 250x250mm 및 10mm 두께의 작업 조각에 가장 적합합니다. 정상적인 작동 공기 간격과 함께 중간 크기의 샘플에 사용됩니다.
그리고 더 얇은 작업 조각.
|

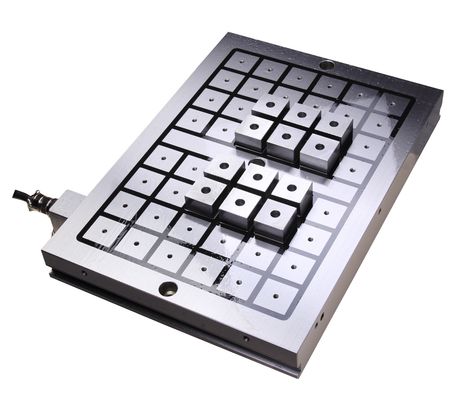

제품 상세 정보:
|
| 제품 이름: | 전자기 척 | 마그넷 유형: | 알니코 |
|---|---|---|---|
| 크기: | 사용자 정의 크기 | 사용: | 금속절단, CNC머시닝센터, 밀링머신 |
| 각 극 크기: | 50x50mm | 각 극 자력: | 380kgf 이상 |
| 막대기 수: | 커스텀지드 | 제어 유닛: | 전기도금한 것 |
| 전원 케이블 길이: | 3m | MOQ: | 1 세트 |
| 항구: | 시아멘 |

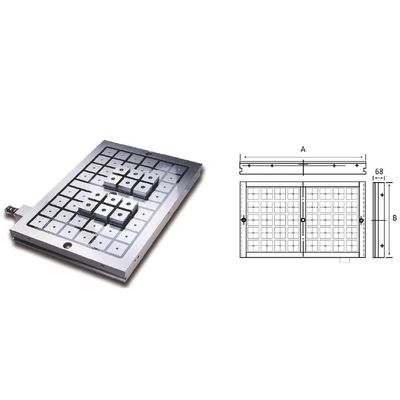

모델 | 차원 (mm) | 톱니 번호 | 무게 (kg) | ||||||
길이 | 너비 | 높이 | 북서 | G.W | |||||
EP50-205 | 470 | 258 | 58 | 18 | 55 | 63 | |||
EP50-206 | 595 | 258 | 58 | 24 | 70 | 78 | |||
EP50-208 | 775 | 258 | 58 | 30 | 91 | 101 | |||
EP50-209 | 900 | 258 | 58 | 36 | 106 | 116 | |||
EP50-210 | 1025 | 258 | 58 | 42 | 120 | 132 | |||
EP50-303 | 327 | 315 | 58 | 16 | 47 | 55 | |||
EP50-304 | 436 | 315 | 58 | 24 | 63 | 71 | |||
EP50-305 | 496 | 315 | 58 | 28 | 71 | 79 | |||
EP50-306 | 595 | 315 | 58 | 32 | 85 | 95 | |||
EP50-308 | 775 | 315 | 58 | 40 | 111 | 121 | |||
EP50-309 | 900 | 315 | 58 | 48 | 129 | 141 | |||
EP50-310 | 1025 | 315 | 58 | 56 | 147 | 159 | |||
EP50-403 | 430 | 320 | 58 | 24 | 63 | 72 | |||
EP50-404 | 430 | 430 | 58 | 30 | 84 | 93 | |||
EP50-405 | 490 | 430 | 58 | 36 | 96 | 101 | |||
EP50-406 | 605 | 436 | 58 | 48 | 120 | 130 | |||
EP50-408 | 775 | 436 | 58 | 60 | 154 | 164 | |||
EP50-409 | 900 | 436 | 58 | 72 | 179 | 191 | |||
EP50-410 | 1000 | 400 | 68 | 84 | 214 | 227 | |||
EP50-503 | 500 | 315 | 58 | 28 | 72 | 81 | |||
EP50-505 | 510 | 500 | 58 | 42 | 116 | 123 | |||
EP50-506 | 605 | 500 | 58 | 56 | 138 | 148 | |||
EP50-508 | 770 | 500 | 68 | 70 | 204 | 214 | |||
EP50-509 | 900 | 500 | 68 | 84 | 238 | 250 | |||
EP50-510 | 1010 | 500 | 68 | 98 | 267 | 278 | |||
EP50-603 | 600 | 310 | 58 | 32 | 85 | 103 | |||
EP50-604 | 600 | 436 | 58 | 48 | 120 | 130 | |||
EP50-605 | 600 | 500 | 58 | 56 | 140 | 150 | |||
EP50-606 | 615 | 600 | 58 | 72 | 195 | 207 | |||
EP50-608 | 625 | 770 | 68 | 90 | 255 | 267 | |||
EP50-609 | 890 | 615 | 68 | 108 | 290 | 320 | |||
EP50-610 | 1010 | 615 | 68 | 126 | 329 | 349 | |||
모델 | 50 시리즈 | 75 시리즈 |
톱니 크기 | 50x50mm | 75x75mm |
각 극의 자기 힘 | 380kg | 750kg |
각 판의 두께 | 53mm※ | 53mm※ |
최대 작동 온도 (양식 접촉 얼굴) | 70°C※ | 70°C※ |
자기 흐름의 깊이 | 12mm | 18mm |
표준 전압 | 220V 380V 50/60Hz | 220V 380V 50/60Hz |
전기 입력 | ≤ 60A | ≤ 60A |

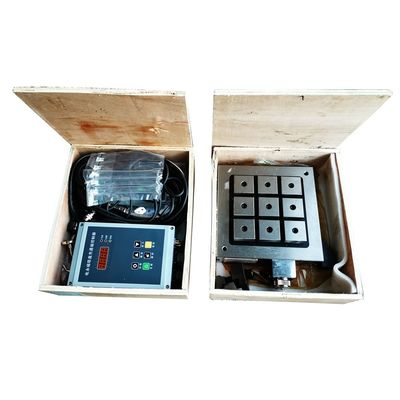

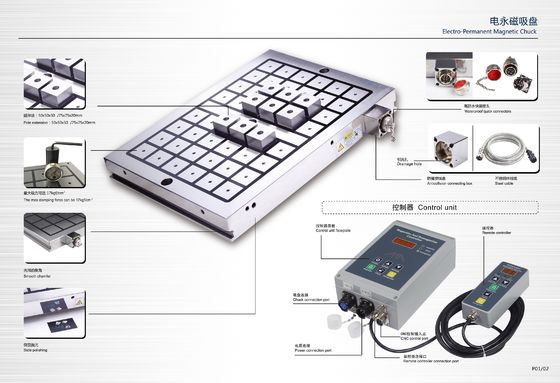

1 | 두 개의 자기판: 고정형과 이동형에 사용됩니다. |

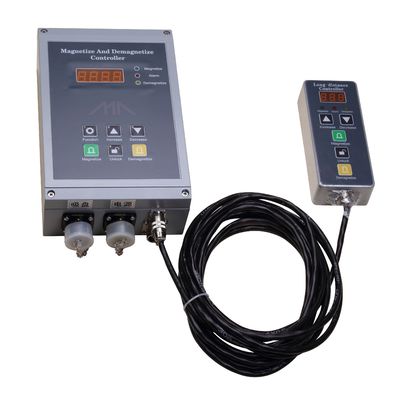

2 | 전기 제어 블록:PLC 관절과 안전 관절,리모컨 |
3 | 전원 공급 전압:380V,50Hz,2단계 (다른 사용자 정의) |
4 | 자기 및 비마그네티화 버튼이 있는 키, 표시등 및 안전 키 |
5 | 근접 센서는 각 흡수기에 설치되어 있습니다. |
6 | 고정 볼트 한 세트 |
7 | 3m의 전력 케이블 한 조각 (결합 없이) 컨트롤러에서 펌프까지 3m 케이블 2pcs |
8 | 사용자는 가이드입니다 |
